Hogyan válasszuk ki a megfelelő sebességfokozat-kvagylátozó kapcsolót a berendezéséhez?
Az ipari automatizálás, az intelligens gyártás és a színpadi géptechnológiák folyamatos fejlődésével egyre szigorúbb követelmények támasztják az emelési, mozgatási és forgó funkciókat magában foglaló mechanikus berendezések működési pontosságát és biztonsági teljesítményét. A színházi színpadi gépektől és az automatizált raktárrendszerektől az emelőberendezésekig, felvonórendszerekig, logisztikai szállítószalagokig és ipari gyártósorokig a berendezések gyakran precíz mozgást igényelnek egy előre meghatározott útvonalon. Ha a mozgás túllépi a biztonságos határokat, az nemcsak a berendezés károsodásához, hanem súlyos biztonsági balesetekhez is vezethet.
Ebben a háttérben a Sebességkorlát kapcsoló a gépek széles körének kulcsfontosságú biztonsági vezérlőelemévé vált. A mechanikus sebességváltó és az elektromos vezérlés kombinálásával lehetővé teszi a mozgási pozíció érzékelését, az utazás korlátozását és az automatikus leállítás szabályozását, biztosítva a berendezés megbízható működését.
Mi az a sebességfokozat-korlát kapcsoló?

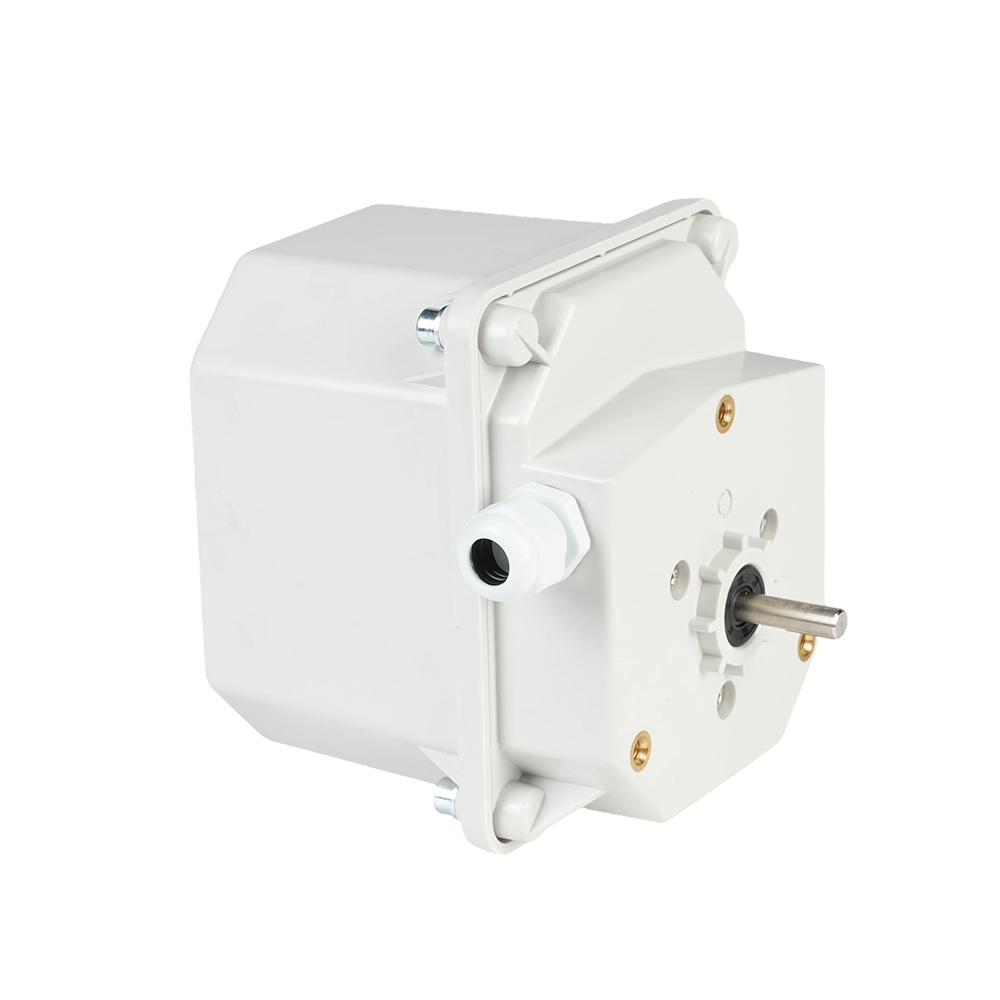

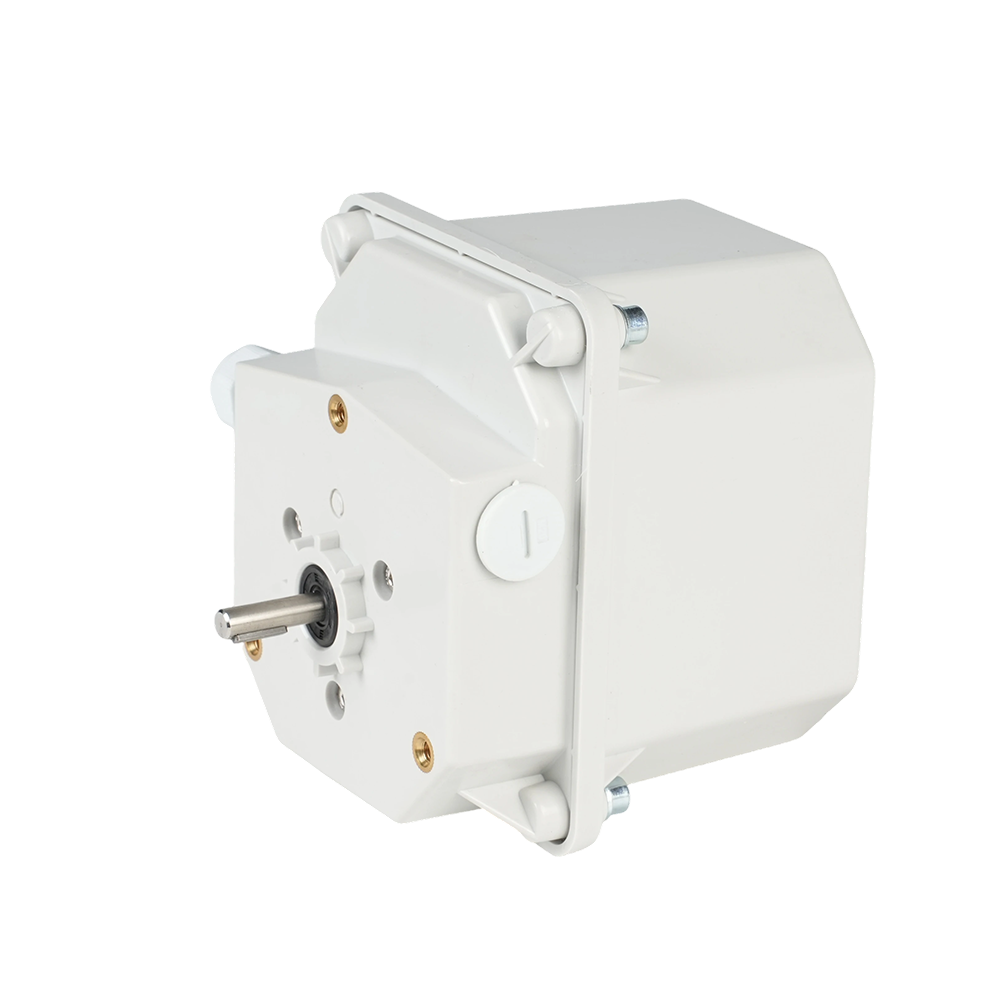

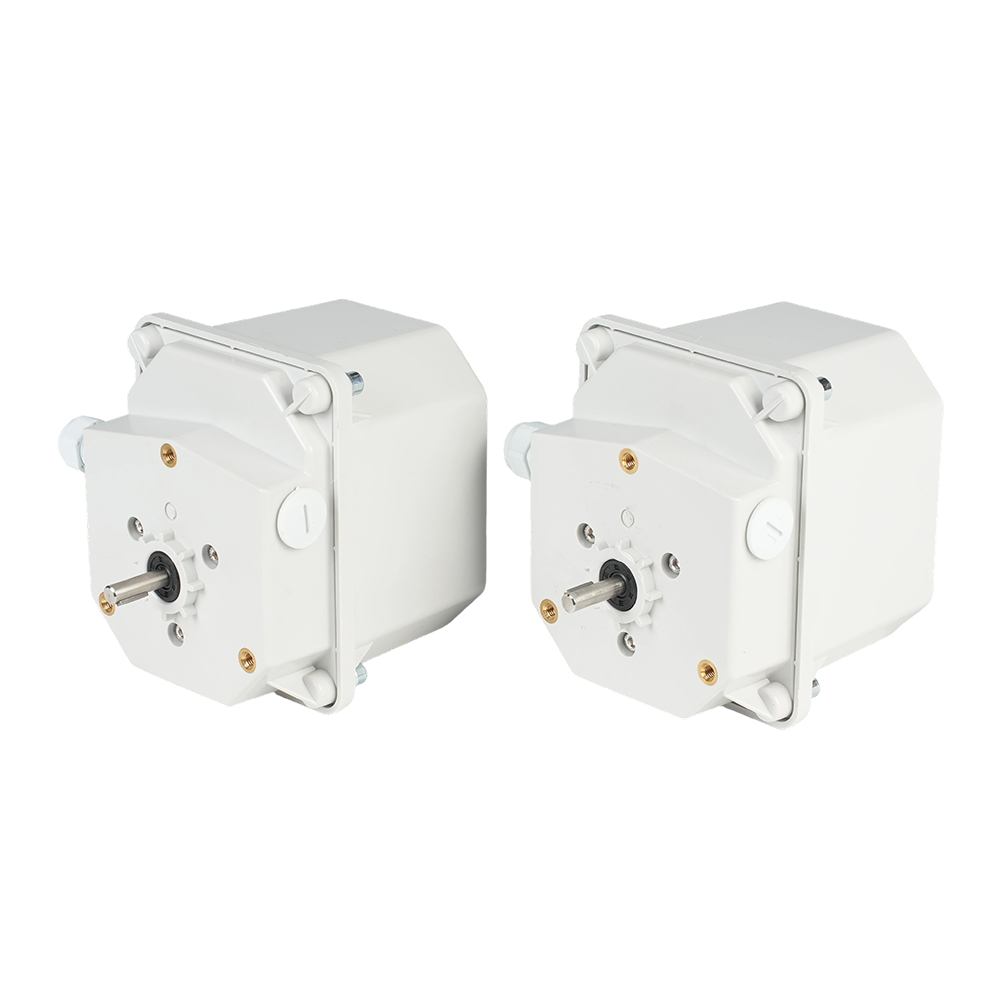

Gyakran emlegetik a Sebességkorlát kapcsoló or Forgó végállás kapcsoló , ez az eszköz egy elektromechanikus vezérlőegység, amely sebességfokozat-csökkentő mechanizmust használ a belső bütykök meghajtására, ezáltal elérve az útvezérlést és a helyzet-visszajelzést.
A szabványos mechanikus végálláskapcsolókkal ellentétben a fogaskerekes végálláskapcsolók precíz vezérlést biztosítanak a berendezés tengelyének fordulatszáma alapján, így különösen alkalmasak a nagy távolságokat, nagy mozgási tartományokat és nagy ismételhetőséget igénylő mozgásvezérlő rendszerekhez.
A sebességfokozat-korlátozó kapcsoló fő alkatrészei
| Összetevő | Funkció |
| Sebességváltó Mechanizmus | A tengely forgását szabályozott mechanikus mozgássá alakítja. |
| Bütyök beállító rendszer | Lehetővé teszi a működtetési pozíciók rugalmas beállítását. |
| Mikrokapcsoló összeállítás | Elektromos vezérlőjeleket ad ki. |
| Kimenő tengely | Közvetlenül a meghajtott berendezéshez csatlakozik. |
| Védőház | Megvédi a belső alkatrészeket a zord környezettől. |
| Elektromos terminálok | Biztosítson megbízható elektromos csatlakozásokat. |
A sebességfokozat-korlátozó kapcsoló fő összetevői és funkcióik.
A berendezés működése közben a kimenő tengely a belső fogaskerekeket forgatni hajtja. A redukciós mechanizmus ezután ezt a mozgást precíz bütykös forgássá alakítja át. Amikor egy bütyök elér egy előre beállított pozíciót, aktiválja a mikrokapcsolót, hogy megszakítsa az áramkört vagy vezérlőjelet adjon ki, lehetővé téve olyan funkciókat, mint a leállítás, lassítás, irányváltás vagy riasztás.
A mechanikus redukciós szerkezetnek köszönhetően a sebességfokozat-korlátozó kapcsoló rendkívül pontos mozgásvezérlést biztosít széles működési tartományban.
Hogyan éri el a sebességfokozat-korlát kapcsoló a pontos vezérlést?
Sokan a végálláskapcsolókat egyszerű leállító eszközöknek tekintik. A valóságban a sebességfokozat-korlátozó kapcsoló kezeli a pozicionálást a teljes mozgásvezérlési folyamat során.
A berendezés működése közben a forgó tengely folyamatosan hajtja a hajtóművet. A belső redukciós mechanizmus a nagy sebességű forgást kis sebességű, nagy pontosságú bütyökmozgássá alakítja át, lehetővé téve minden működtetési pont beállítását az adott működési követelményeknek megfelelően.
Amikor egy bütyök érintkezik a megfelelő mikrokapcsolóval, a rendszer azonnal vezérlőjelet ad ki.
A szabályozási mechanizmus legfontosabb előnyei
Magas pozicionálási ismételhetőség biztosítja a folyamatos működést még hosszú távú használat után is.
Több állítható működtetési pont rugalmas konfigurációt tesz lehetővé a különféle berendezések követelményeihez.
Stabil mechanikus felépítés minimalizálja az elektromágneses interferencia hatását.
Kiváló hosszú távú megbízhatóság folyamatos ipari működésre alkalmassá teszi a sebességváltó végálláskapcsolókat.
Miért választ több iparág sebességfokozat-korlátozó kapcsolót?
Az automatizálási rendszerek egyre kifinomultabbá válásával a teljes mechanikai biztonság garantálásához már nem elegendő a PLC-programozásra hagyatkozni. A mechanikus határvédelem továbbra is a végső biztosíték a berendezés meghibásodása ellen.
Az üzembiztonság javítása
Amikor a berendezés megközelíti az előre beállított úthatárt, a sebességfokozat-korlátozó kapcsoló azonnal lekapcsolja a hajtásrendszert, megelőzve a túlfutást, az ütközéseket, a túltekercselést és más potenciálisan veszélyes helyzeteket. Ez a védelem különösen fontos színpadi emelőrendszereknél, emelőberendezéseknél és nehézipari gépeknél.
Pontos pozicionálás biztosítása
A sebességfokozat-csökkentő és a bütykös pozicionáló mechanizmusok felhasználásával a sebességfokozat-határkapcsolók stabil és megismételhető pozicionálást biztosítanak. Ez jelentősen csökkenti a felhalmozódott pozicionálási hibákat az automatizált berendezésekben, amelyek gyakori ismétlődő mozgásokat igényelnek.
A berendezés élettartamának meghosszabbítása
A túlzott utazás szükségtelenül megterheli a drótköteleket, sebességváltókat, motorokat, vezetősíneket és egyéb mechanikai alkatrészeket. A megfelelően konfigurált végálláskapcsolók csökkentik a mechanikai hatásokat és a kopást, így meghosszabbítják a berendezés teljes élettartamát.
A karbantartási költségek csökkentése
Az összetett elektronikus helymeghatározó rendszerekkel összehasonlítva a mechanikus sebességfokozat-korlátkapcsolók kiforrott kialakításúak, egyszerű karbantartást és megbízható teljesítményt nyújtanak még poros, párás vagy magas hőmérsékletű ipari környezetben is.
Mely iparágak használnak általában sebességváltó végálláskapcsolókat?
Az ipari automatizálás gyors fejlődésével a sebességváltó végálláskapcsolók számos iparágban alapvető vezérlőeszközökké váltak.
A színpadi gépekben széles körben alkalmazzák lécrendszerekben, elektromos emelőkben, világító rácsos tartókban, színpadi felvonókban, tűzfüggöny-rendszerekben és nagyméretű teljesítményű berendezésekben, hogy biztosítsák az utazás pontos korlátozását.
Az emelő- és anyagmozgató iparban általában híddarukra, portáldarukra, toronydarukra és csörlőkre szerelik fel, hogy biztonságosan szabályozzák az emelési magasságot és az utazási távolságot.
Az ipari automatizálási alkalmazások közé tartoznak a logisztikai szállítószalagok, automatizált raktárak, csomagológépek, összeszerelő sorok és robot-kiegészítő berendezések.
Széles körben használják felvonórendszerekben, kikötői gépekben, bányászati berendezésekben, megújuló energiát hasznosító berendezésekben és nagyméretű építőipari gépekben is.
Ahogy az intelligens gyártás folyamatosan fejlődik, a sebességfokozat-korlátkapcsolók egyre inkább együttműködnek PLC-kkel, változtatható frekvenciájú hajtásokkal és intelligens vezérlőrendszerekkel az automatizálás hatékonyságának és üzembiztonságának növelése érdekében.
Hogyan válasszuk ki a megfelelő sebességfokozat-korlát kapcsolót?
A megfelelő sebességfokozat-korlát kapcsoló kiválasztása megköveteli a berendezés működési feltételeinek alapos értékelését.
Fontos kiválasztási tényezők
A megfelelő modell kiválasztásakor figyelembe kell venni a berendezés forgási sebességét, a tengelyfordulatok számát és a sebességváltó áttételét.
Az elektromos érintkezők és vezérlőpontok számának meg kell egyeznie a szükséges funkciókkal, beleértve a leállítást, lassítást, hátramenetet és riasztás aktiválását.
Ugyanilyen fontos a telepítési kompatibilitás. A kimenő tengely méreteinek, a rögzítőfuratoknak és a mechanikai interfészeknek meg kell felelniük a berendezés kialakításának.
Kültéri, poros, párás vagy korrozív környezethez magasabb védelmi besorolású és tartós házanyagú termékeket kell választani.
A mechanikai tartósság, a kapcsolási élettartam és a hosszú távú működési stabilitás szintén kritikus mutatói a termék minőségének.
Miért függ a professzionális gyártástól a jó minőségű sebességváltó végálláskapcsoló?
Nagy mérnöki projektek esetén a sebességfokozat-korlátkapcsoló sokkal több, mint egy szabványos mechanikai alkatrész. Közvetlenül befolyásolja az egész rendszer üzembiztonságát és megbízhatóságát.
RenteZhihe (JiangSu) Equipment Technology Co., Ltd. egy nemzeti csúcstechnológiai vállalkozás, amely színpadi gépek, előadóberendezések, ipari gépek és intelligens rendszerek kutatására, fejlesztésére és gyártására szakosodott. A vállalat integrálja a kutatás-fejlesztést, a gyártást, a telepítést, az üzembe helyezést és a műszaki szolgáltatásokat, átfogó mozgásvezérlési megoldásokat kínálva ügyfeleinek világszerte.
Mint szakember Kínai forgó végálláskapcsoló gyár és Egyedi sebességfokozat-korlát kapcsoló gyártó , A RenteZhihe két modern gyártóműhelyt üzemeltet, mintegy 13 000 négyzetméteren, valamint egy 7 000 négyzetméteres irodát és K+F központot. A cég 2012-es megalakulása óta folyamatosan fektet be a technológiai innovációba és a precíziós gyártásba, hogy megbízható termékeket szállítson színpadi gépekhez, ipari automatizáláshoz, emelőberendezésekhez és intelligens vezérlőrendszerekhez.
A szabványosított termékeken túl a RenteZhihe testreszabott sebességváltó-korlátkapcsoló-megoldásokat is kínál, amelyek a különböző berendezések szerkezetéhez, telepítési körülményeihez és működési követelményeihez igazodnak. Ez a rugalmasság lehetővé teszi az ügyfelek számára, hogy biztonságosabb, hatékonyabb és megbízhatóbb mozgásvezérlést érjenek el az ipari alkalmazások széles körében.
GYIK
Mi a különbség a sebességváltó végálláskapcsoló és a szabványos végálláskapcsoló között?
A szabványos végálláskapcsolókat jellemzően közvetlen érintkezés indítja, és rövid löketű szabályozásra alkalmasak. A sebességfokozat-korlátozó kapcsolók sebességfokozat-csökkentő és bütykös mechanizmusokat használnak a tengelyforgásokon alapuló precíz menetszabályozás eléréséhez, így ideálisak nagy gépekhez és hosszú távú alkalmazásokhoz.
Beállítható a sebességfokozat-korlát kapcsoló működési helyzete?
Igen. A legtöbb sebességfokozat-korlátozó kapcsoló állítható bütykös mechanizmusokkal rendelkezik, amelyek lehetővé teszik a felhasználók számára, hogy több működtetési pontot konfiguráljanak a különböző működési követelményeknek megfelelően.
Milyen típusú berendezésekhez alkalmasak a sebességváltó végálláskapcsolók?
Széles körben használják színpadi gépekben, emelőberendezésekben, felvonórendszerekben, automatizált gyártósorokban, logisztikai szállítórendszerekben, kikötői gépekben, bányászati berendezésekben és sok más ipari automatizálási alkalmazásban.
Hogyan hosszabbítható meg a sebességfokozat-korlátozó kapcsoló élettartama?
Válassza ki a megfelelő modellt a tényleges működési feltételeknek megfelelően, szerelje be megfelelően, rendszeresen ellenőrizze a hajtóművet és az elektromos kivezetéseket, és kerülje a hosszan tartó túlterhelést a hosszú távú megbízható működés érdekében.
Miért válassza a professzionális gyártótól származó sebességváltó végálláskapcsolókat?
A professzionális gyártók stabil termékminőséget, testreszabott mérnöki megoldásokat, szigorú minőség-ellenőrzést és átfogó műszaki támogatást nyújtanak, segítve az ipari berendezések hosszú távú biztonságát és megbízhatóságát.
